Estudiosos na área de engenharia afirmam que “cada dia investido em planejamento gera uma economia de até quatro dias quando de sua execução” (PONTES FILHO:1968). Todo o Projeto tem a função de planejar a execução agregando os dois itens mais importantes de uma obra, economia e segurança, sendo diretamente traduzidas em QUALIDADE, REDUÇÃO DE INCERTEZAS E MENOR CUSTO.
A VECTOR GEO4D transforma desafios complexos de engenharia em soluções inteligentes, unindo rigor técnico à tecnologia 4D para garantir o cumprimento de cronogramas e a customização da obra.
Tudo é planejado para atender às normas vigentes e garantir a conformidade legal do seu empreendimento.
No setor de obras pesadas pequenos detalhes podem representar elevados custos.
Transformamos dados técnicos em relatórios inteligentes para tomada de decisão mais assertiva. Na VECTOR GEO4D, a engenharia anda de mãos dadas com a viabilidade econômica do projeto. Nossa equipe técnica de projetistas busca entregar:
Utilizamos modelagem 4D e informações georreferenciadas para integrar o cronograma físico ao espaço geográfico. Isso permite que sua gestão visualize gargalos antes mesmo que eles ocorram no canteiro de obras.
A VECTOR GEO4D é a parceira estratégica para empresas que não abrem mão de tecnologia e precisão em engenharia. Nossa equipe está pronta para entregar resultados que fazem valer o investimento no projeto de qualidade.
Os projetos elaborados pela VECTOR são estruturados para BIM “Building Information Modeling” que permitem otimização da construção e “As built” em tempo real na execução e medição da obra. A metodologia BIM (Building Information Modeling), ferramenta moderna e colaborativa integra todas as disciplinas em um único modelo digital inteligente, proporcionando:
O BIM (Building Information Modeling ou Modelagem de Informação da Construção) abrange não só a geometria de um projeto, mas também as suas relações espaciais, informações georreferenciadas, as quantidades e as propriedades construtivas de cada componentes. BIM pode ser utilizado para demonstrar todo o ciclo de vida da construção, incluindo os processos construtivos, fases de instalação, histórico de manutenção, e inclusive sua demolição.
A VECTOR estrutura sua base de dados no atual conceito de BIM “Building Information Modeling”.
O book de projeto pode ser composto por elementos de detalhes como Corte, Dimensionamento, Memorial descritivo de Projeto, Modelagem 3D , Modelo Digital de Terreno , Nota de Serviço, Perfil Longitudinal, Planta de Projeto, Quantitativos, Seção Transversal e Vistas
Explore a tecnologia em movimento através da nossa playlist exclusiva no YouTube. Preparámos uma seleção de vídeos detalhados sobre PROJETO DE ENGENHARIA DE OBRA PESADA, onde poderá visualizar aplicações práticas.
É uma representação gráfica constituída por um plano secante vertical que divide um elemento em duas partes seja no sentido longitudinal ou transversal. Nos cortes são indicadas as dimensões verticais.
Usado para a representação de elementos internos á edificação indicando alturas, larguras e profundidades dos elementos construtivos e outros detalhes que não são representados em plantas.
Os cortes são gerados a partir de As built e Controle dimensional.

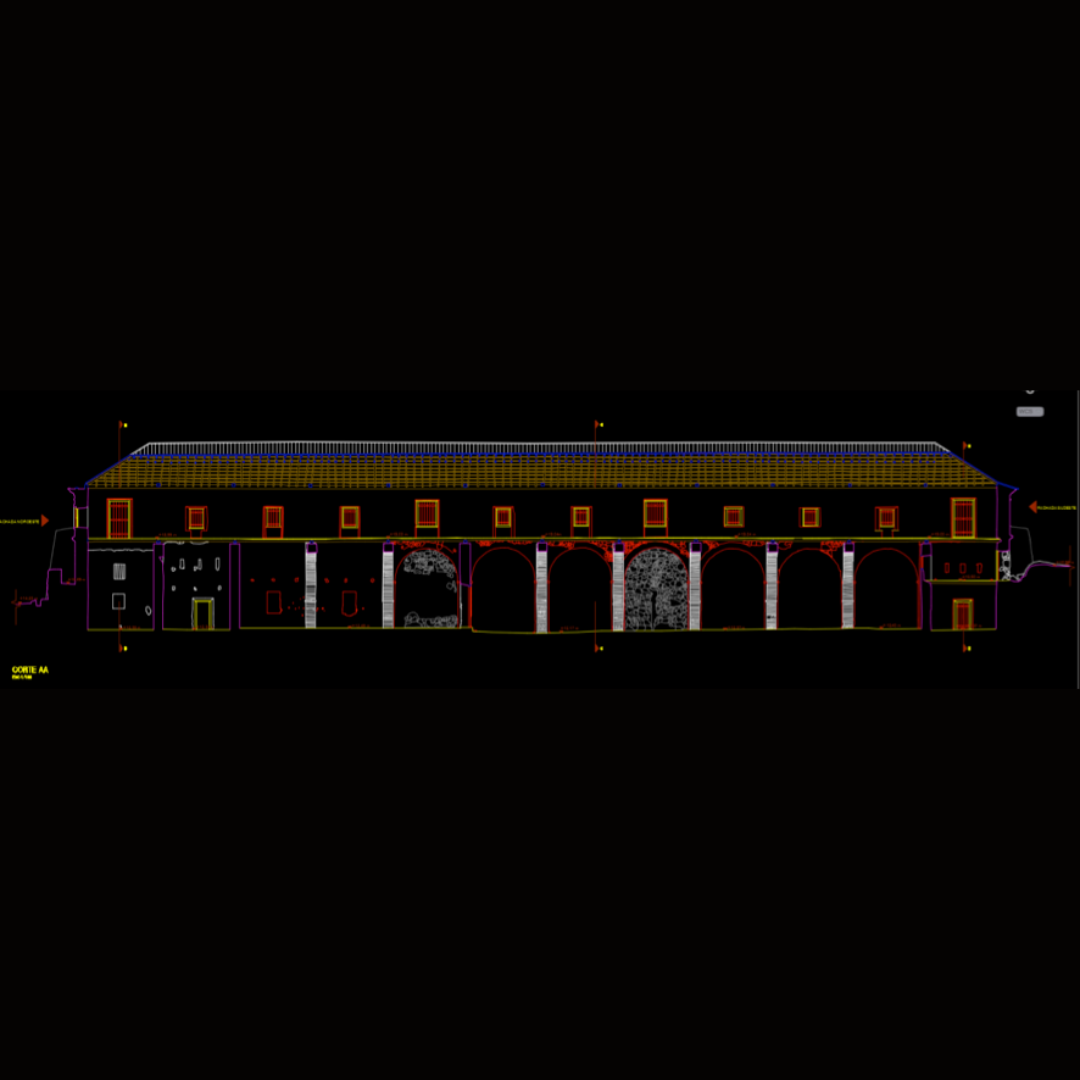

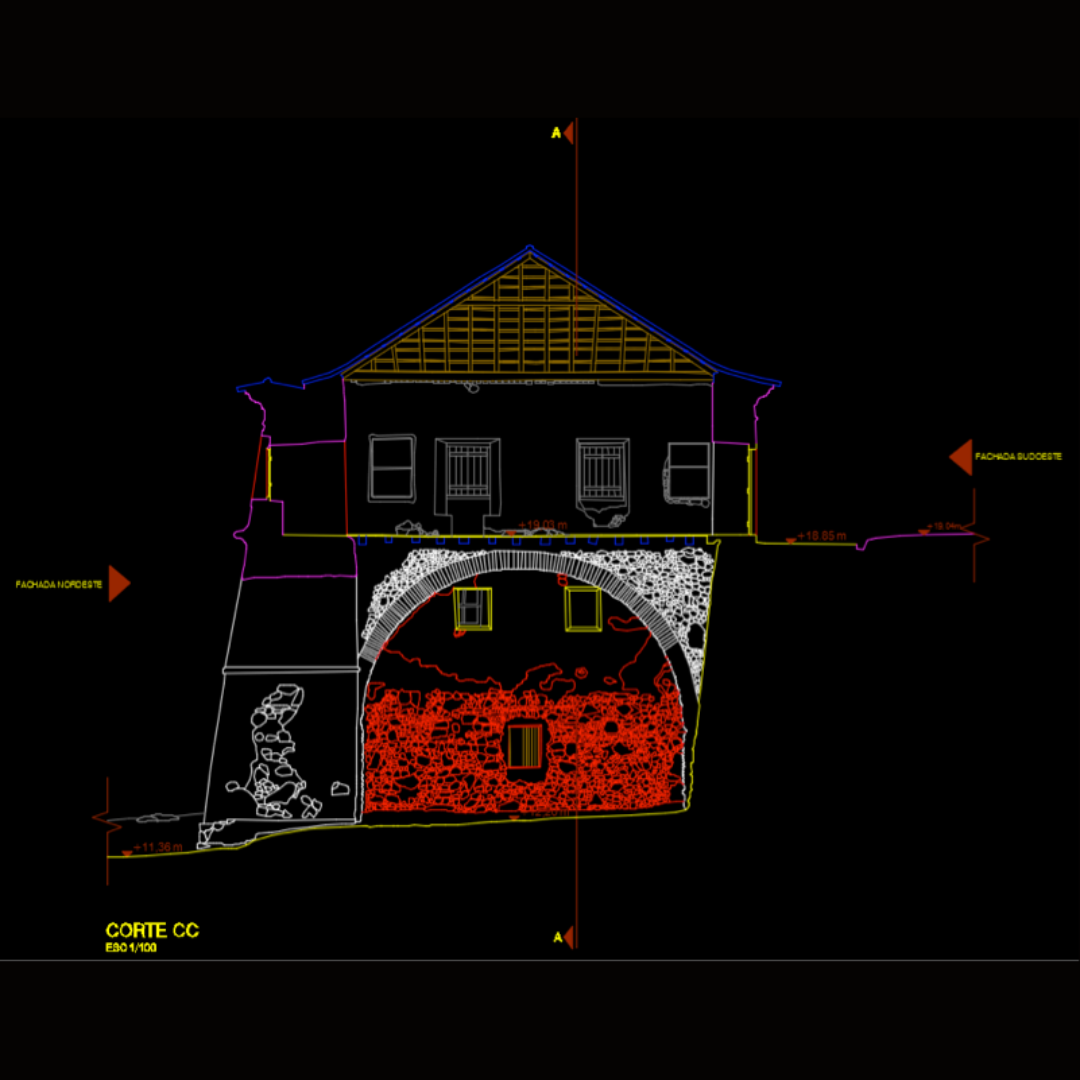

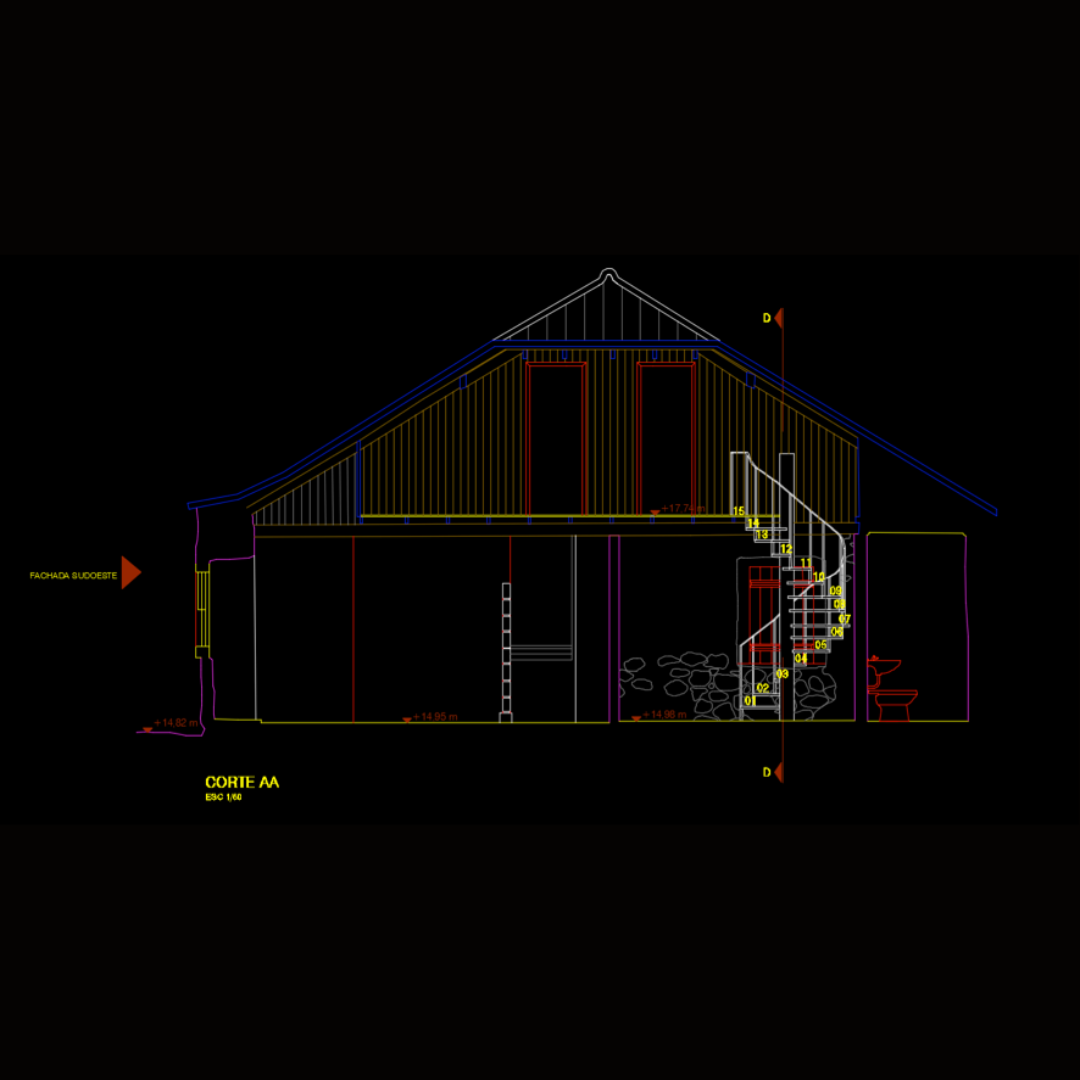

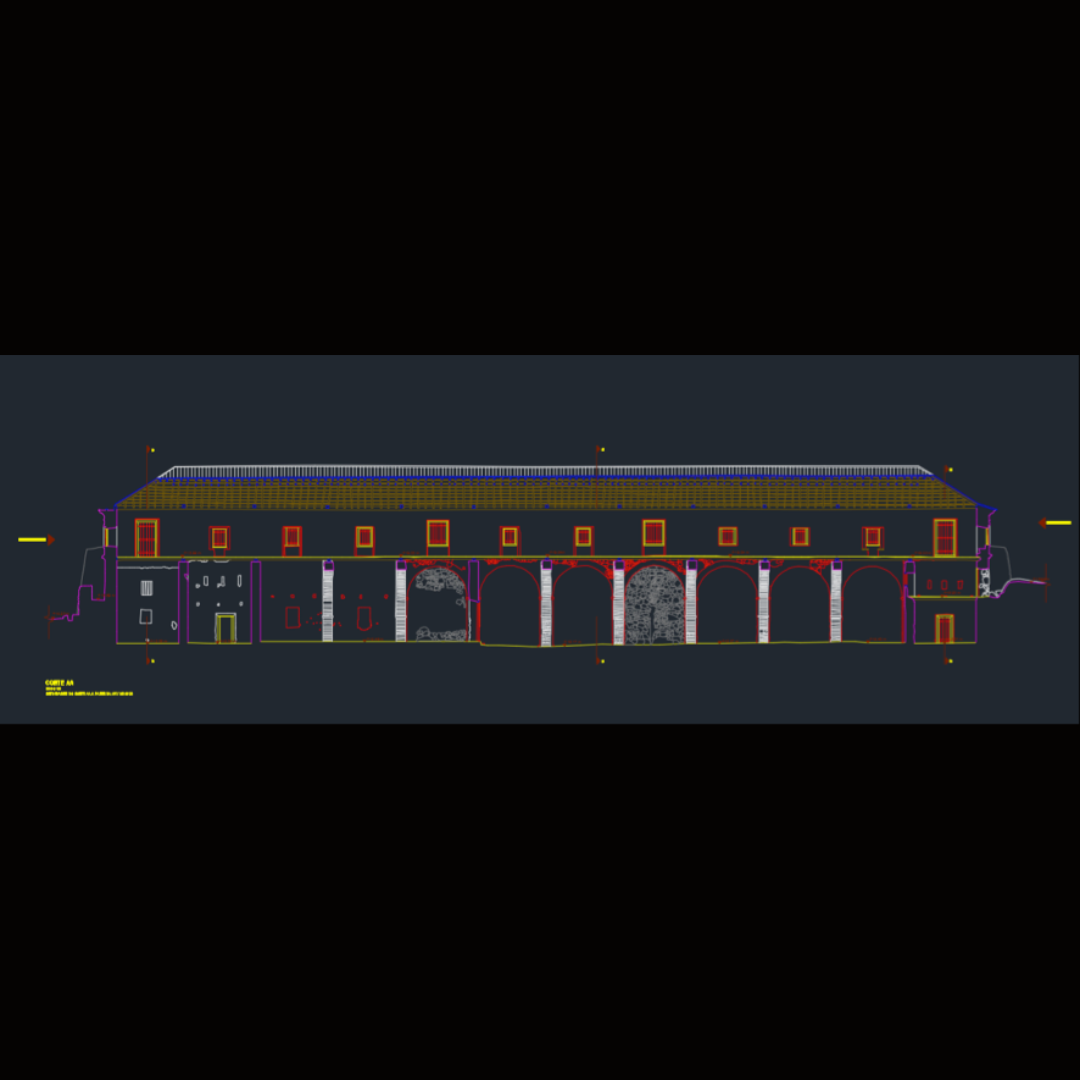

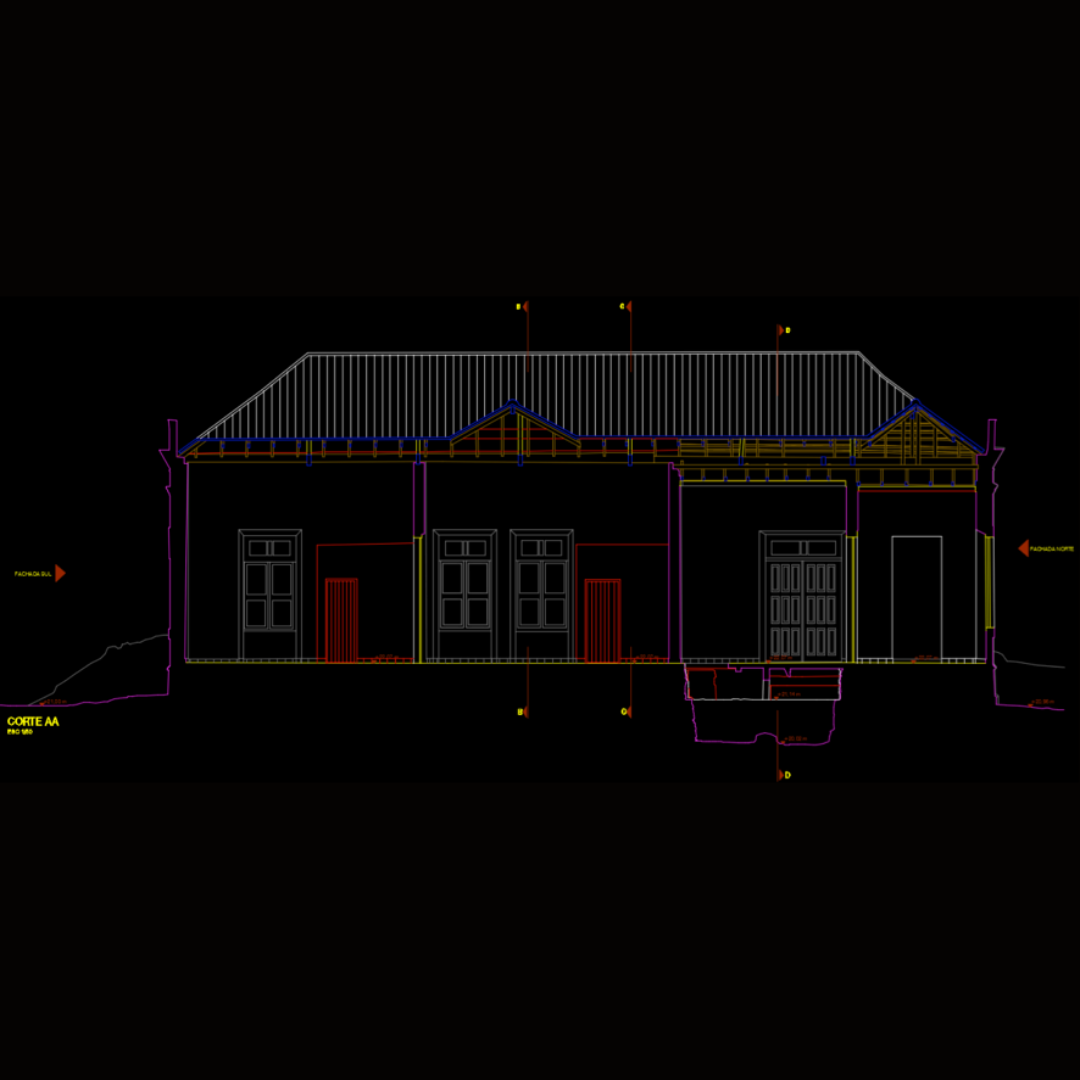

Exemplo de Corte em Edificação
Denomina-se dimensionamento o cálculo das dimensões ou proporções de elementos de projeto como dispositivos de drenagem ou camadas de um determinado pavimento.
A partir de uma planta topográfica faz-se um estudo hidrológico para determinar o volume pluvial que contribui para o projeto de drenagem. Com estes dados, faz-se o dimensionamento dos dispositivos de drenagem que escoarão estas águas até o corpo hídrico à jusante.
A partir de dados geotécnicos e de estudo de tráfego faz-se o dimensionamento da estrutura de pavimento que engloba as várias camadas constituintes, sendo estas: subleito, reforço de subleito, sub-base, base e revestimento.
Estes processos fazem parte respectivamente do Projeto de drenagem e Projeto de pavimentação.
O memorial descritivo de projeto é um documento técnico que apresenta os produtos desenvolvidos, as definições e características consideradas em projeto.
Esse documento serve como uma forma de complementar o projeto realizado esclarecendo com maior detalhe e entendimento os assuntos a cerca do produto desenvolvido.
Nos Projetos de Terraplenagem, Pavimentação e Drenagem os memoriais descritivos acompanham o relatório técnico.
Trata-se de do processo de criar ou representar elementos tridimensionais a partir de nuvem de pontos usando programas específicos para essa aplicação.
São bastante utilizados em programas para desenho mecânico e também para projeto baseado em modelagem paramétrica para engenharia e arquitetura.
A Modelagem 3D pode ser gerada a partir de As built, Controle Dimensional, Medição de Obras.
Nos Projetos de Drenagem e Pavimentação a modelagem 3D atende os requisitos da estruturação de dados para BIM “Building Information Modeling”.
A nota de serviço refere-se a um documento que contém informações relacionadas à posição (x, y, z) extraídas a partir de um projeto geométrico de rodovias.
A obtenção dessas informações tem por finalidade realizar a locação do projeto sendo essencial o controle da topografia para se certificar que o projeto será executado em sua conformidade.
Utilizada em Projeto de Terraplenagem, Projeto de pavimentação e Projeto de Drenagem.
É a representação gráfica a partir de um eixo longitudinal que identifica o relevo ou uma projeção, segundo uma direção pré-estabelecida, num plano vertical.
Mostra a situação atual de um elemento topográfico dando a possibilidade de fazer uma projeção que será utilizada no projeto geométrico.
Aplicada em As Built, Batimetria, Levantamento topográfico, Medição de obras, Projeto de terraplenagem, Projeto de pavimentação e Projeto de Drenagem.
A Planta de Projeto compreende as instruções e determinações necessárias através de representação gráfica para definir um conjunto específico de operações para execução de um projeto de engenharia.
Através da Planta de Projeto consegue-se mostrar o propósito do projeto e instruir os envolvidos de forma a assegurar que todas as etapas de execução do projeto sejam conduzidas de forma correta.
Apresenta-se a Planta de Projeto nos projetos de Terraplenagem, Pavimentação e Drenagem.
O custo da obra é um item sensível para viabilização de um projeto. Portanto é imprescindível que sua estimativa seja fiel a realidade de execução de forma detalhada e precisa. Deve-se ainda na etapa de projeto quantificar todos os elementos constituintes de forma a se obter a melhor prática da boa engenharia.
O quantitativo é utilizado como base na estimativa de custos através da elaboração do orçamento.
Esse produto pode ser obtido através das soluções de As Built, Georreferenciamento de Imóveis, Medição de obras, Projeto de terraplenagem, Projeto de pavimentação e Projeto de drenagem.
A seção transversal provém de um segmento perpendicular ao eixo longitudinal no qual se faz a visualização gráfica dos elementos de projeto ou do terreno natural.
É utilizada para mostrar a situação atual ou a futura de um ou mais elementos arquitetônicos, estruturais, hidráulicos ou topográficos.
Esse produto pode ser obtido através das soluções de As Built, Batimetria, Levantamento topográfico, Medição de obras, Projeto de terraplenagem, Projeto de pavimentação e Projeto de drenagem.
O produto mais básico do LS3D (Laser Scanner 3D) é a Nuvem de Pontos. Pode-se afirmar que é essencialmente a junção de todos os pontos medidos por cenas independentes, num único sistema de coordenadas. Além das coordenadas XYZ, também é obtida a intensidade de retorno do laser para cada ponto, o que ajuda bastante a identificar elementos em campo em função do material e da cor.
Com a tecnologia empregada pela VECTOR é possível associar a cor da fotografia ao ponto XYZ, gerando uma nuvem de ponto com cor real.
A densidade de pontos deve ser adequada com o objetivo do trabalho.
A Nuvem de Pontos permite a obtenção de informações e dimensões diretamente sobre ela, mas exige do profissional conhecimento e habilidade, assim como hardware de altíssimo desempenho e software específicos para tal.
É a representação gráfica a partir de um eixo longitudinal que identifica o relevo ou uma projeção, segundo uma direção pré-estabelecida, num plano vertical.
Mostra a situação atual de um elemento topográfico dando a possibilidade de fazer uma projeção que será utilizada no projeto geométrico.
Aplicada em As Built, Batimetria, Levantamento topográfico, Medição de obras, Projeto de terraplenagem, Projeto de pavimentação e Projeto de Drenagem.
Na planta são representadas graficamente as medidas de área e perímetro, localização, orientação, variações no relevo, curvas de nível, pontos notáveis e elementos de destaque da área onde foi realizado o levantamento métrico. A elaboração da planta topográfica deve seguir procedimentos e convenções padronizadas por normas técnicas.
É a base de qualquer projeto e de qualquer obra a ser realizada pela engenharia ou arquitetura. A partir da planta topográfica são analisadas as características físicas do terreno para elaboração de estudos e projetos para intervenção da área de estudo. Quanto mais fiel, precisa e confiáveis são as informações da planta topográfica mais fáceis e melhores são as decisões na etapa de concepção dos projetos.
A planta topográfica é gerada a partir do As Built, Georreferenciamento de imóveis, Levantamento Topográfico, Medições de obra e Rede Geodésica.
A seção transversal provém de um segmento perpendicular ao eixo longitudinal no qual se faz a visualização gráfica dos elementos de projeto ou do terreno natural.
É utilizada para mostrar a situação atual ou a futura de um ou mais elementos arquitetônicos, estruturais, hidráulicos ou topográficos.
Esse produto pode ser obtido através das soluções de As Built, Batimetria, Levantamento topográfico, Medição de obras, Projeto de terraplenagem, Projeto de pavimentação e Projeto de drenagem.
É a representação gráfica de um elemento contendo as informações técnicas de um ponto de vista e o ângulo visual do espectador no contexto do desenho.
Serve para visualizar elementos a partir de um determinado ponto.
As vistas podem ser geradas a partir de As Built, Controle dimensional, Levantamento Topográfico, Projeto Drenagem, Projeto Pavimentação e Projeto Terraplenagem.
