Com uma equipe técnica especializada e experiente, atuamos no controle topográfico da obra reduzindo incertezas e garantindo que seu projeto seja executado com a máxima precisão, qualidade, segurança e dentro do prazo e orçamento planejado.
Utilizamos tecnologias atuais de acompanhamento topográfico de obras para controlar o avanço da obra com precisão. Isso garante a exatidão das cotas, alinhamentos e níveis, evitando desvios e assegurando a conformidade com o projeto original.
Com o uso de aerolevantamentos, fotogrametria e drones de alta performance, nossos levantamentos de campo alimentam o projeto com dados reais e atualizados, garantindo redução de incertezas quando da execução da obra.
Nossos processos são focados nas melhores práticas de engenharia dentro das normas técnicas e dos mais rigorosos padrões de qualidade.
Temos experiência e soluções personalizadas para diversos tipos de obras e infraestruturas:
Explore a tecnologia em movimento através da nossa playlist exclusiva no YouTube. Preparámos uma seleção de vídeos detalhados sobre ACOMPANHAMENTO TOPOGRÁFICO DE OBRA, onde poderá visualizar aplicações práticas.
A partir de pontos levantados topograficamente no local em relação às cotas resultantes da implantação de projeto, geram-se modelagens tridimensionais que por meio da comparação de superfícies é possível a obtenção de volume.
O conhecimento desses volumes resulta na possibilidade de analisar a melhor alternativa para fins de otimização de níveis e custos do projeto em questão, viabilizando o empreendimento.
Este tipo de conceito está presente nos produtos de As built, Batimetria, Medição de Obras e Projeto de Terraplenagem.
Representação gráfica vetorial do relevo por meio de curvas contínuas, equidistantes e paralelas entre si. É a forma mais usual de representação do relevo. Quanto mais próximas significam declives mais elevados, enquanto curvas de nível mais afastadas representam áreas de declives mais suaves. Gerada a partir de interpolação matemática entre pontos notáveis no terreno.
Os profissionais de áreas da Engenharia, Arquitetura, Urbanismo, Agronomia e Meio Ambiente utilizam para estudos e analises do relevo em projetos de Infraestrutura, Terraplenagem, drenagem, rodoviários, através de plantas topográficas planialtimétricas cadastrais, plantas Batimétricas, mapas de uso do solo, mapa de declividade, entre outros.
As curvas de nível são geradas a partir do As Built, Batimetria, Levantamento Topográfico, Medições de obra, Projeto de Pavimentação, Projeto de Terraplenagem.
É um produto que consiste em representar as alturas máximas mínimas da superfície, ou intervalos mínimos e máximos de um fenômeno, utilizando variação de cor.
Este produto é o resultado de uma classificação de dados, o que significa que é representada uma informação, e não somente o dado. Permite uma interpretação visual de maneira agradável e intuitiva.
A partir do mapa hipsométrico podem ser realizadas analises ambientais, estudos do relevo, análises de declividade, estudos de ocupação do solo, estudos de obstruções aéreas, Mapas de visibilidade, Mapa de elevações, Mapa de deformações de estruturas, Mapas batimétricos, Mapas volumétricos.
O mapa Isométrico pode ser gerado a partir do As Built, Batimetria, Levantamento Topográfico, Medições de obra.
O mapa de declividade da superfície é a representação temática da forma do relevo, por meio de uma classificação de dados. Pode-se representar por hipsometria ou vetorial, utilizando flechas que indicam o sentido do escoamento da água, por exemplo, ou ainda, modelos tridimensionais mesclados com informações vetoriais.
É utilizado para apoio no controle do uso do solo em encostas irregulares ou mesmo para a avaliação da aptidão e uso do solo nos diferentes tipos de declividades. Importante peça técnica para estudos de viabilidade ambiental, apoio a projetos conceituais e estudos hídricos.
O mapa de declividade é gerada a partir do As Built, Batimetria, Levantamento Topográfico, Medições de obra.
No mapa é representada, por meio de setas, a direção tomada por uma gota de água ao tocar o solo, simulando seu escoamento superficial. O objetivo principal é conhecer a orientação do fluxo hídrico sem considerar o balanço hídrico por perdas por percolação ou infiltração no solo impermeabilizado ou saturado.
É base para estudos hidrológicos, projetos de drenagem e detecção de pontos de acúmulo de água. Mesmo de posse deste mapa, não necessários conhecimentos de engenharia para utilização da informação e aplicação em tomadas de decisões posteriores.
O mapa de fluxo hídrico pode ser gerado a partir de soluções como As Built, levantamento topográfico, medição de obras, projeto de pavimentação e projeto de terraplenagem.
É a representação coroplética de diferentes aspectos de uma determinada região em relação ao uso e ocupação do solo. A cobertura do solo se refere aos elementos como benfeitorias e elementos naturais como vegetação, água, rocha, areia. Pode ser apresentado em arquivos vetoriais ou de imagem.
Aplica-se para análises multidisciplinares para distinguir por meio dos mapas as áreas que se destinam a ocupação urbana, rural e suas subdivisões.
São mapas que podem, por exemplo, compor o plano de zoneamento de uma região. Peças obrigatórias em planos diretores e estudos de ocupação e urbanismo. São primordiais para obtenção de informações cartográficas para cada área de aplicação específica do conhecimento.
O mapa de Uso do Solo pode ser obtido a através das soluções como As Built, Levantamento Topográfico, Medições de obra.
É um registro de cálculos e transformações utilizadas, apresentando resultados intermediários e finais de cada etapa do processo em escritório, a partir dos dados coletados em campo.
Aplica-se no gerenciamento, informação e controle de qualidade dos dados coletados em campo. Apresentação de dados para compor relatórios gerais de projetos. Importante na explanação sobre a metodologia e tecnologia empregadas. Compilação de Resultados técnicos. Subsidio para monografias de marcos. Perícias.
A memória de cálculo é gerada a partir do As Built, Batimetria, Controle Dimensional, Georreferenciamento de Imóveis, Levantamento Topográfico, Georreferenciamento de imóveis, Levantamento Topográfico, Medições de obra e Rede Geodésica.
É a representação matemática contínua da distribuição espacial das variações de altitude num terreno. Um produto que define matematicamente o comportamento altimétrico do relevo, a partir de uma amostragem de pontos coletados com coordenadas conhecidas. A representação visual mais usual é por curvas de nível em um plano e também em vistas em perspectivas. Com recursos computacionais aliados a tecnologia de coleta de dados é possível extrair medidas tridimensionais com detalhe e precisão, além de interagir com o modelo para visualizar em diferentes pontos de vista.
É utilizado para análise do relevo em projetos de Infraestrutura, cálculo de volume, subsídio para obter as curvas de nível, seções transversais e perfis longitudinais do terreno para facilitar a tomada de decisão sobre intervenções na área objeto de estudo.
O modelo digital da superfície pode ser obtido a através das soluções de As Built, Batimetria, Levantamento Topográfico, Medições de obra, Projeto de Pavimentação, Projeto de Terraplenagem.

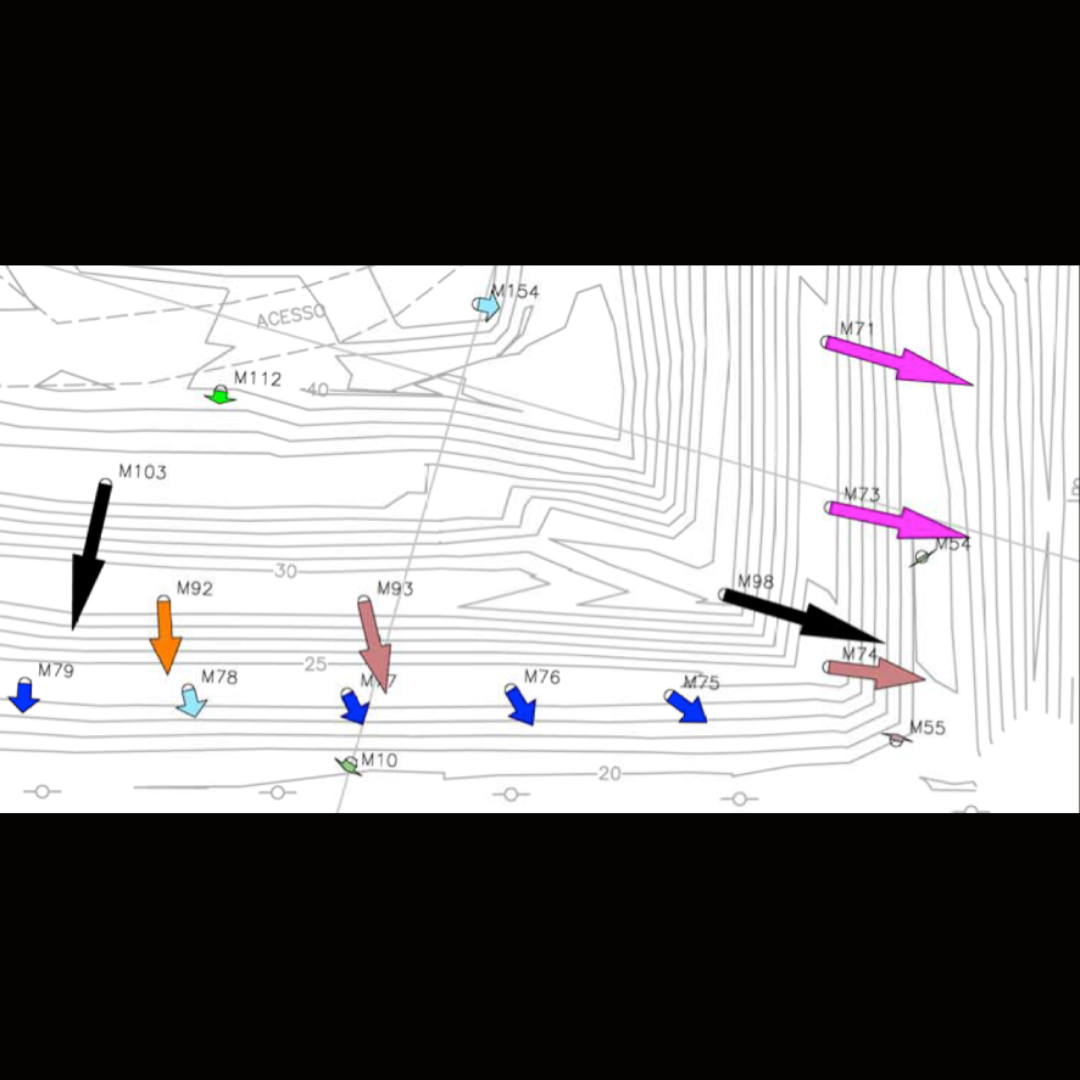

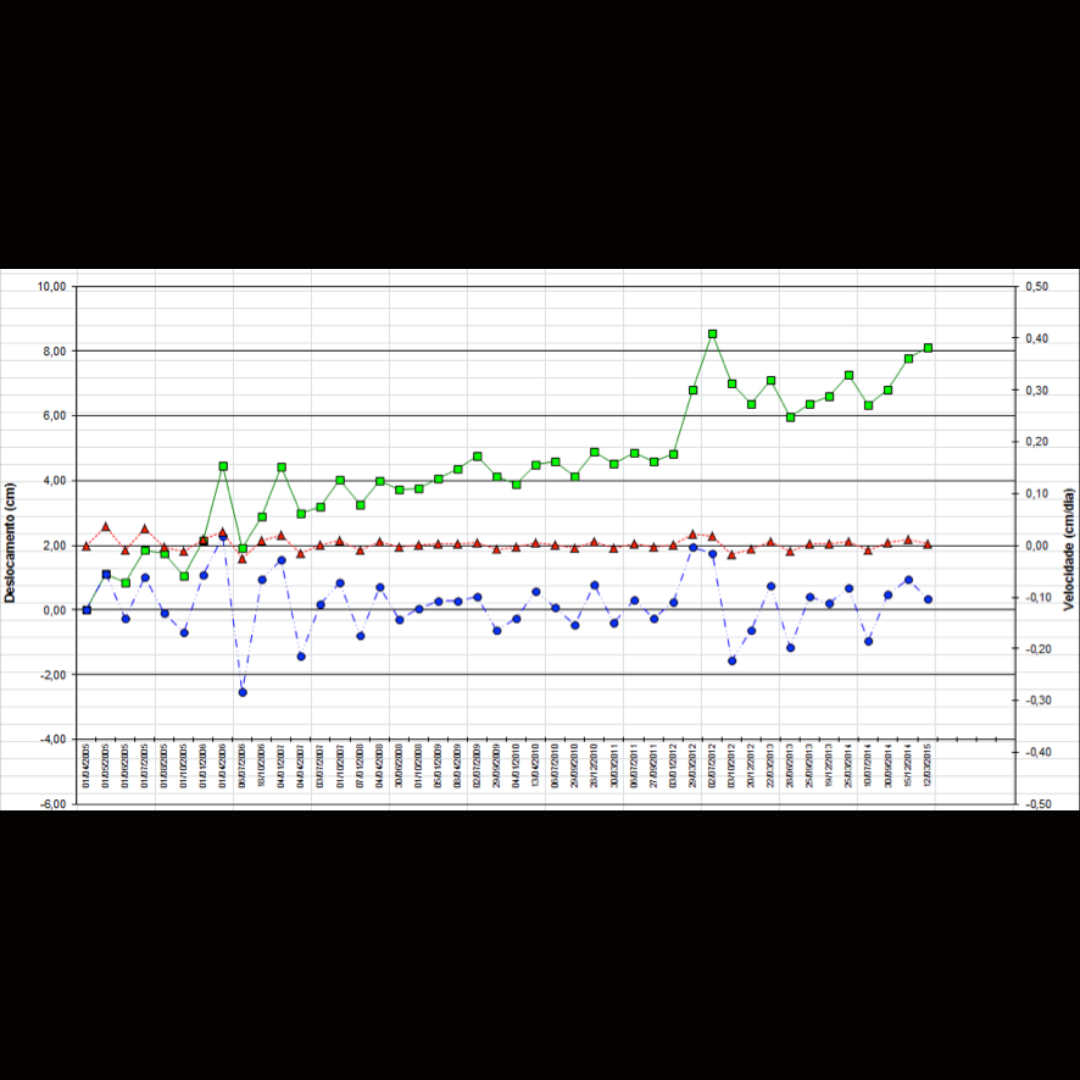

No monitoramento é possível identificar ao longo do tempo o quanto e para qual direção ocorre determinada movimentação horizontal de um determinado ponto materializado para tal finalidade. Quanto maior o tempo de monitoramento mais confiabilidade haverá no histórico dos dados. Geralmente esta situação é representada por tabelas e gráficos.
Serve para o conhecimento do comportamento de determinado elemento em relação à sua possível movimentação ao longo do tempo e pode ser utilizado para análise e tomada de decisão em relação a possíveis ações de contenção desta movimentação. Aplica-se em estruturas de obras civis como pontes, viadutos, barragens, aterros, taludes, maciços.
O monitoramento de deslocamentos pode ser gerado a partir das soluções de As Built, controle dimensional e medição de obras.
No monitoramento é possível identificar ao longo do tempo o quanto está se movendo verticalmente um determinado ponto materializado para tal finalidade. Quanto maior o tempo de monitoramento mais confiabilidade haverá no histórico dos dados. Geralmente esta situação é representada por tabelas e gráficos.
Serve para o conhecimento do comportamento de determinado elemento em relação à sua possível movimentação vertical ao longo do tempo e pode ser utilizado para análise e tomada de decisão em relação a possíveis ações de contenção desta movimentação. Aplica-se em estruturas de obras civis como pontes, viadutos, barragens, pilares, vigas, sapatas, aterros. Uma materialização muito empregada em obras de execução de aterros são as placas de recalque, implantadas na base do aterro e cuja haste prolonga-se verticalmente até o topo do aterro, onde as tomadas de monitoramento são efetuadas.
O monitoramento de recalque pode ser gerado a partir das soluções de As Built, controle dimensional e medição de obras.
É a representação gráfica a partir de um eixo longitudinal que identifica o relevo ou uma projeção, segundo uma direção pré-estabelecida, num plano vertical.
Mostra a situação atual de um elemento topográfico dando a possibilidade de fazer uma projeção que será utilizada no projeto geométrico.
Aplicada em As Built, Batimetria, Levantamento topográfico, Medição de obras, Projeto de terraplenagem, Projeto de pavimentação e Projeto de Drenagem.
No monitoramento é possível identificar pontualmente como a verticalidade de determinada estrutura foi construída ou como está posicionada no instante da tomada de monitoramento. Sendo realizado ao longo do tempo, pode montar gráficos de comportamento desta verticalidade caso haja alterações na verticalidade do mesmo.
Serve para o conhecimento da situação de verticalidade de determinada estrutura e seu comportamento ao longo do tempo. As informações podem promover ações de contenção desta movimentação quando necessárias. Aplica-se em estruturas de obras civis como barragens, pilares, paredes ou obras industriais como tanques, máquinas.
O monitoramento de verticalidade pode ser gerado a partir das soluções de As Built, controle dimensional e medição de obras.
É a representação gráfica a partir de um eixo longitudinal que identifica o relevo ou uma projeção, segundo uma direção pré-estabelecida, num plano vertical.
Mostra a situação atual de um elemento topográfico dando a possibilidade de fazer uma projeção que será utilizada no projeto geométrico.
Aplicada em As Built, Batimetria, Levantamento topográfico, Medição de obras, Projeto de terraplenagem, Projeto de pavimentação e Projeto de Drenagem.
Na planta são representadas graficamente as medidas de área e perímetro, localização, orientação, variações no relevo, curvas de nível, pontos notáveis e elementos de destaque da área onde foi realizado o levantamento métrico. A elaboração da planta topográfica deve seguir procedimentos e convenções padronizadas por normas técnicas.
É a base de qualquer projeto e de qualquer obra a ser realizada pela engenharia ou arquitetura. A partir da planta topográfica são analisadas as características físicas do terreno para elaboração de estudos e projetos para intervenção da área de estudo. Quanto mais fiel, precisa e confiáveis são as informações da planta topográfica mais fáceis e melhores são as decisões na etapa de concepção dos projetos.
A planta topográfica é gerada a partir do As Built, Georreferenciamento de imóveis, Levantamento Topográfico, Medições de obra e Rede Geodésica.
O custo da obra é um item sensível para viabilização de um projeto. Portanto é imprescindível que sua estimativa seja fiel a realidade de execução de forma detalhada e precisa. Deve-se ainda na etapa de projeto quantificar todos os elementos constituintes de forma a se obter a melhor prática da boa engenharia.
O quantitativo é utilizado como base na estimativa de custos através da elaboração do orçamento.
Esse produto pode ser obtido através das soluções de As Built, Georreferenciamento de Imóveis, Medição de obras, Projeto de terraplenagem, Projeto de pavimentação e Projeto de drenagem.
A seção transversal provém de um segmento perpendicular ao eixo longitudinal no qual se faz a visualização gráfica dos elementos de projeto ou do terreno natural.
É utilizada para mostrar a situação atual ou a futura de um ou mais elementos arquitetônicos, estruturais, hidráulicos ou topográficos.
Esse produto pode ser obtido através das soluções de As Built, Batimetria, Levantamento topográfico, Medição de obras, Projeto de terraplenagem, Projeto de pavimentação e Projeto de drenagem.
Utilização de modelos tridimensionais de um sistema ou processo real com o propósito de realizar experimentos e análises que conduzam a uma melhor compreensão do comportamento do sistema ou processo em diferentes situações proposta.
Permite a análise e o experimento de variadas alternativas de funcionamento de um sistema, com variações de parâmetros diversos, formas de controle, priorização de eventos, diferentes equipamentos, velocidades, ciclos de trabalho, layouts, entre outros. Variações aleatórias em processos e ciclos de trabalho podem ser incorporadas ao modelo, aproximando-o do funcionamento real dos sistemas. Estas variações não fazem parte das formas tradicionais de análise de sistemas, o que pode induzir a erros e más interpretações. Com a simulação, gargalos e limitações de capacidade podem ser revelados ainda durante a fase de concepção e projeto. Soluções alternativas podem ser geradas, testadas e certificadas, garantindo o desempenho da instalação muito antes de sua implementação física.
A Simulação 3D pode ser gerada a partir de As Built, Controle Dimensional e Medição de Obras.
Trata-se de uma sequência de imagens tridimensionais agrupadas e transformadas em uma única imagem panorâmica e interativa, com diversos recursos que ajudam a obter uma visão completa do ambiente ou produto, permitindo visualizar todas as direções, como se o usuário estivesse dentro do ambiente. Transmitir através de meios digitais a experiência de visualização que somente seria possível estando em determinado lugar.
Possibilita ver ambientes com realismo. Mostram cenários fechados, grandes ou pequenos, paisagens, naturais ou arquitetônicas, ambientes industriais, entre outros.
O Tour virtual 3D pode ser gerado a partir de As Built, Controle Dimensional, Levantamento Topográfico e Medição de Obras.
É a monumentação de pontos coordenados no terreno ou área objeto de estudo.
A implantação de pontos serve de apoio a todo e qualquer levantamento topográfico, seja em sistema arbitrário ou sistema georreferenciado. São utilizados para definir alinhamentos de divisas, identificação dos elementos de projeto nas obras civis, monitoramento de recalque, monitoramento de deslocamentos, monitoramento de verticalidade de estruturas, maciços, taludes entre outros.
A implantação de Pontos é gerada a partir do Georreferenciamento de imóveis, Levantamento Topográfico, Medições de obra, Redes Geodésicas, Locação Topográfica.
